HELICAL ISOLATOR

HELICAL ISOLATOR(핼리컬 아이솔레이터)란?
All 금속재의 완충장치입니다. "ISOLATOR"는 상하 2매의 알루미늄 합금제의 리테이너 사이에 스테인레스제의 와이어로프를 나선형으로 통과한 금속제의 완충장치입니다.
와이어로프의 직경, 길이, 권수 등의 변경에 의해 "ISOLATOR"의 완충특상을 변화시킵니다.
최적의 "ISOLATOR"를 선택하시면
    1. 최대의 완충효과를 얻을 수 있고, 게다가 최소의 SPACE로 설치가능하도록 설계
    2. 인공위성, 미사일, 각종 함선, 항공기 드으이 구성부품, 탑제기기류의 완충, 진동의 완화
    3. 각종 수송수단 및 산업용 기계류의 완충 진동 완화에 사용

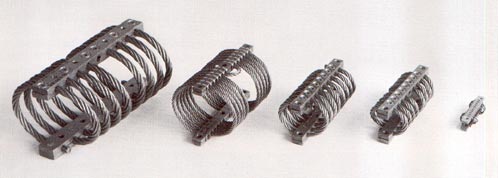

HELICAL ISOLATOR 대표적인 형태

HELICAL ISOLATOR의 장점
    1. 압축 인장, 전단, 롤링 등 어떤 무게도 견딜 수 있도록 ISOLATOR를 배열 설치할 수 있습니다.
    2. 종, 횡, 높이, 어떤 방향으로도 자유롭게 설치 가능합니다.
    3. 동적 충격상태로 이상적인 하중과 변위를 가리키고, 또 커다란 감쇠율을 갖고 있어 충격흡수에
        좋습니다.
    4. 와이어 로프 재질은 스테인레스 이므로 녹이 생기지 않고, 온도 -100℉(-37℃)에서
        +500℉(+260℃)까지는 성능변화가 일어나지 않습니다.
    5. 오존, 기름, 그리스, 유기용제, 염분 등의 영향을 받지 않습니다.
    6. ALL금속제이므로 접지를 부착할 필요가 없습니다.

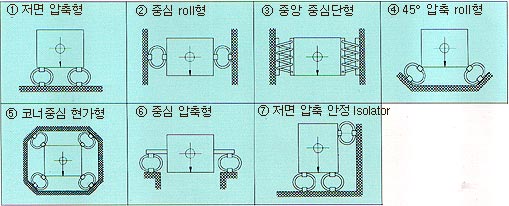

HELICAL ISOLATOR 각종 설치 배열 방법
Helical Isolator는 어느방향이든지 하중을 버티도록 배열, 설치가 가능하지만, 일반적으로는 다음과 같은 설치 방법을 취합니다.

HELICAL ISOLATOR 사용 예
